電気料金削減ドットコム~電子ブレーカー導入前に行なう電流値の計測調査についてご説明します。
電子ブレーカーの電流値計測調査について電気管理技術者とエネルギー管理士の視点でお話します。
電子ブレーカーを導入するにあたり、各種計測機器を使用して電流値の計測を行ないます。
計測方法としては、ロガーを使用する方法とクランプを使用する方法があります。
日常的に稼働頻度の少ない機械設備に対してはロガー測定が有効手段となります。
例を挙げると、マンション共用部の雨水、排水ポンプ、油圧エレベーターの暖気運転等が該当します。
また、製パン業や洋菓子業などで使用するオーブンは、オーブンの使用開始時刻が早い点や、オーブン内の温度上昇に伴い、長時間に渡り電流値が激しく変動する機械設備であることを考慮すると、やはりロガー計測が有効手段となります。
一方、クランプメーターは電流値の並が少ない機械設備を保有されている事業所に向いています。具体的に解説すると、どんな状況下であれ、負荷が一定すると予測可能な設備を指します。
例を挙げると、ガソリンスタンドや自動車工場に併設されるリフトが良い例になると思います。持ち上げる車両重量によって負荷は変動しますが、用途として普通乗用車を対象としているため、車両重量は大きく変わらないため負荷はそれほど変わりません。
突如、リフトを使用する対象がトラックに変わるなど車両重量増加により負荷が大きくなるリスクを仮定したとしても、リフトの使用用途が乗用車対象であることさえ確認を取れば負荷の変動は最小限で収まります。
しかし、タワー型の立体駐車場規模になると別問題です。入庫率100%時の負荷、入庫率20%時の負荷は全く異なり外観から確認が取れません。このような場合は、ローガ―データに加え、お客様に入庫率100%時の日時実績開示協力が必要です。このような機械設備に対してクランプ計測を行なうのは素人の考え方です。充分なデータと情報のないままクランプで電子ブレーカー容量選定を行なえば確実に遮断されます。
車両重量で例えましたが、同じように金属加工の機械設備でも加工物質の硬度によって全く負荷が異なります。いずれにしても、電流値の計測は負荷を含めて多角的視点から判断する専門知識が必要となります。
電気料金削減ドットコム~電子ブレーカー導入前のロガーを使用した計測調査についてご説明します。
電流値の動きを記憶します。
左の写真がロガーと呼ばれる計測器となります。秒・分単位で電流値の動きを記憶できるため、夜間に動く機械や、普段動く頻度の少ない機械に対して有効な計測方法となります。
このようにパソコン上で電流値データ管理を行ないます。
左のグラフのように、電流の推移をパソコン上で確認することが出来るので、確実性のある計測方法です。
私達も推奨する計測調査方法であり、導入後のトラブルを発生させないためにも、かなり有効な計測方法です。クランプメーターに比べるとロガーは価格が高いことや調査解析に時間を要することもあり、電子ブレーカーの計測調査にロガーを使用する会社は少ないですが、私達は安全で間違いのないロガー計測を推奨しています。
電気料金削減ドットコム~電子ブレーカー導入前のクランプを使用した計測調査についてご説明します。
電流値の推移をリアルタイムで確認することが出来ます。

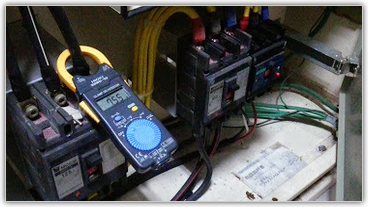

左の写真がクランプと呼ばれる計測器となります。電流値をリアルタイムで液晶に表示します。あまり電流値が変動しない機械に対して有効です。起動電流などを見落としてしまうこともあるため、電流の波が大きい機械には不向きとなります。例えば、プレス機やNC旋盤等は加工する材料(硬度)によって負荷も変わります。電子ブレーカーの選定容量を間違えないためにも、時間をかけた調査をお勧めしています。
電気料金削減ドットコム~電子ブレーカーの返金保証ついてご説明します。
安心して電子ブレーカーを導入して頂くために、当社は返金保証をしています。
電子ブレーカーを安心して導入して頂けるよう、当社では返金保証をしています。対象となるお客様は、当社の計測調査不良により電子ブレーカーの遮断(トリップ)が発生した場合となります。
電流値の計測ノウハウに自信がある当社だからこそ、自信をもって返金保証をお約束しています!
※電子ブレーカー導入後の機械設備増設による電子ブレーカーの容量不足に関しては、対象外となりますのでご注意ください。機械設備の増設計画がある事業所様には保守サービスをご用意しています!
